cad制图初学入门，cad制图零基础教程原创

cad制图初学入门的初学者需要掌握基本的绘图和修改按钮的功能。而cad它是一个可视化的绘图软件，许多命令和操作可以通过菜单选项和工具按钮等多种方式实现。对于初学者只要找到相关按钮进行操作即可。掌握CAD绘图的快捷命令键是必备的，熟练掌握后做起来就可以事半功倍了。

什么叫cad制图

cad制图是一款功能强大的软件，并且在多个行业和领域也有使用到。它利用计算机及其图形设备帮助设计人员进行设计工作。cad制图经过了许多演变。这个领域刚开始的时候主要被用于产生和手绘的图纸相仿的图纸。如今，cad已经不仅仅用于绘图和显示，它开始进入设计者的专业知识中更“智能”的部分。所以掌握cad制图技术是很有必要的，下面我们就来看看cad制图初学入门要怎么做?

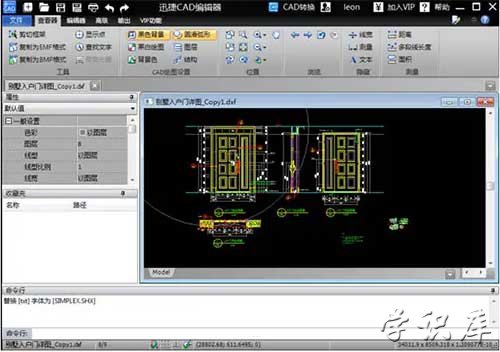

cad制图初学入门教程

cad它是一个可视化的绘图软件，许多命令和操作可以通过菜单选项和工具按钮等多种方式实现。对于初学者只要找到相关按钮进行操作即可。

首先建立图层，包括名称、线宽、线型;其次确定绘图方案，绘制过程中遵循，“先中心，后局部”，先确定好图纸中心线，再慢慢绘制局部边缘，最后通过修剪等方式完成整个图形。不过对于初学者来说，绘制的图纸往往会存在很多错误，所以，我们一定要养成勤检查的习惯，通过不断的对比，来发现自身图纸的不足以及问题，然后不断修正。

cad制图初学快捷键

对于AutoCAD制图大家一定不会陌生，对于办公大家都知道一定要掌握小技巧，入门CAD也是，以下分享一些CAD制图中，经常需要使用的快捷键，主要分为绘画常用功能键、修改命令快捷键等，能够帮助入门者快速掌握CAD绘图。

1、绘图常用功能键：

F1：获取帮助、F2：实现作图窗与文本窗口的切换、F3：控制是否实现对象的自动捕捉、F4：数字化仪化仪控制、F5：等轴测平面切换、F6：控制状态行上坐标的显示方式、F7：栅格捕捉模式控制、F8: 正交模式控制、F9: 极轴模式控制、F10: 极轴模式控制、F11: 对象追踪模式控制。

2、修改命令快捷键：

M：移动 E、F：倒圆角、G：对相组合、V：设置当前坐标、U：恢复上一次操作偏移、Z：缩放、MI：镜像、O：偏移、D：修改文本、E：多段线编辑。

3、Ctrl键的运用：

Ctrl+1：打开特性对话框、ctrl+2：打开图像资源管理器、Ctrl+6：打开图像数据原子、ctrl+p：打开打印对话框、Ctrl+s：保存文件、ctrl+y：重做、ctrl+z:取消前一步操作。

cad绘图效率的技巧

1.遵循一定的作图原则

(1)作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

(2)绘图始终使用1：1比例。为改变图样的大小，可以在打印时于图纸空间内设置不同的打印比例。

(3)为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对的颜色、线型及线宽都应由图层控制(LAYER)。

(4)需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

(5)不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。

(6)对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

(7)将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF)，以后绘制新图时，可以创建新图形向导中单击“使用模板”来打开它，并开始绘图。

2.选择合适的命令

在AutoCAD具体操作过程中，尽管可有多种算式能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。下面仅列举了一个较典型的案例。

生成直线或线段

①在cad制图初学入门中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。

②为保证物体三视图之间“长对正、宽相等、高平齐”的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。

③欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。用PLINE生成的线段可用PEDIT命令进行编辑。

④当一次生成多条彼此平行的线段，且各线段可能使用不同的颜色和线型时，可选择MLINE命令。
